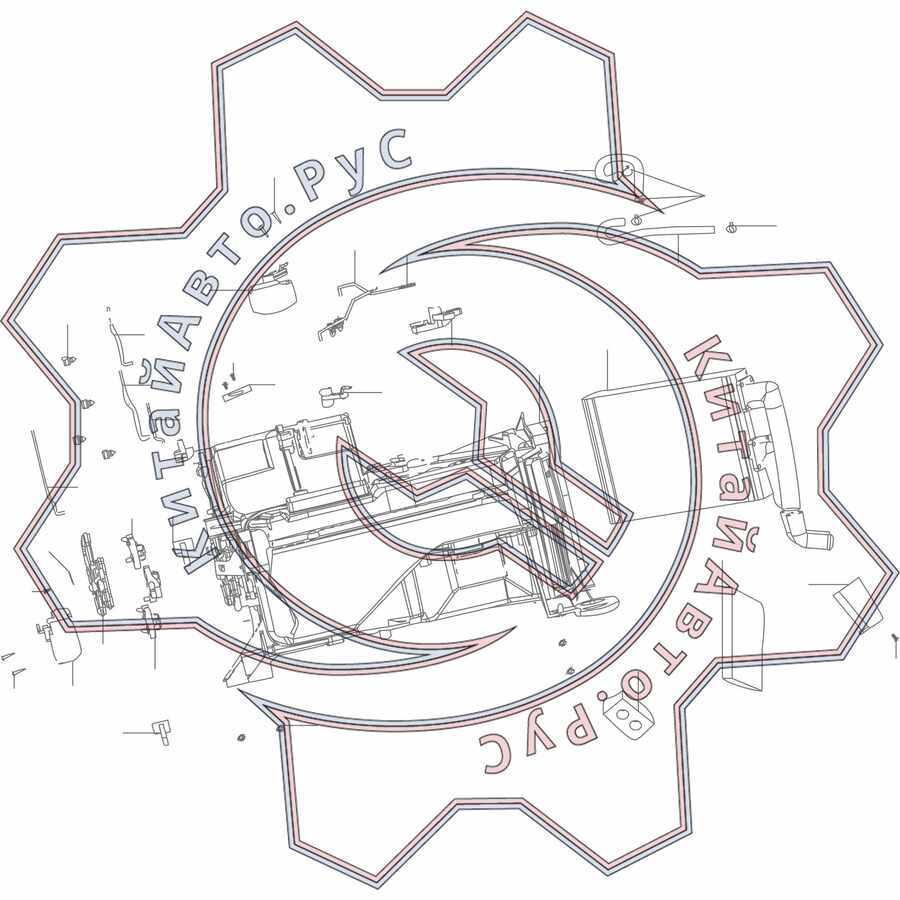

1
Heat insulation sponge-a/c core
-
2
Sponge cushion
-
3
Heater device
-
4
Conn rod-lwr air valve
-
5
Face/defrost damper conn rod
-
6
Rocker arm-lwr air valve
-
7
A/c control panel
-
8
Mode actuator sub assy
-
9
Detail
-
10
Cover-heater water tank
-
11
Heater core sub assy
-
12
Heater housing sub assy
-
13
Conn rod-cold/warm air valve no.1-3
-
14
Conn rod-cold/warm air valve
-
15
Conn rod-cold/heat actuator
-
16
Cold/heat actuator sub assy
-
17
Conn rod-cold/warm air valve no.2
-
18
Detail
-
19
Wateroutletpipeno.1-heater
-
20
Ptc heater block cover
-
21
Conn rod-upr air valve
-
22
Metal conn rod-defrost air valve
-
23
Detail
-
24
Face/defrost damper conn rod rocker
-
25
Conn rod-mode actuator
-
26
Clip-metal conn rod
-
27
Detail
-
28
Waterinlethoseno.2-heater
-
29
Waterinlet/outlethoseclip
-
30
Water inlet/outlet hose clip
-
31
Waterinlet/outlethoseclip
-
32
Water inlet/outlet hose clip
